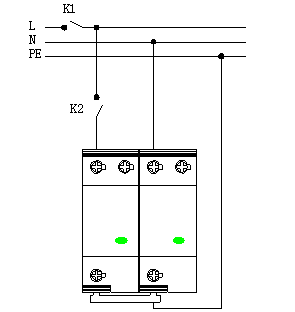

接线图
385/2接线图
技术参数
|
型号 |
THDF120R690 |
|
最大持续工作电压Uc |
760VAC |
|
标准电压Un |
690VAC/50Hz |
|
最大放电电流Imax（8/20μs） |
120KA |
|
标称放电电流In（8/20μs） |
60KA |
|
雷电冲击电流Iimp（10/3500μs） |
15KA |
|
电压保护水平Up |
≤3.5KV |
|
外壳保护等级 |
IP20 |
|
保护模式 |
L—PE、N-PE |
|
响应时间 |
≤25ns |
|
环境温度 |
-40～+70℃ |
|
外壳材料 |
阻燃PBT |
注：标称电压660、620按要求定做
