外形尺寸

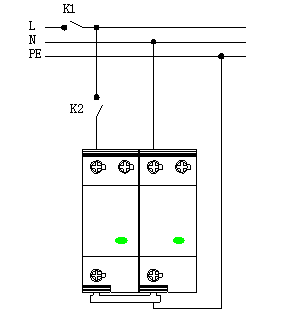

接线图
385/2接线图
技术参数
|
型号 |
THDF100R690/3 |
|
最大持续工作电压Uc |
760VAC |
|
标准电压Un |
690VAC/50Hz |
|
最大放电电流Imax（8/20μs） |
100KA |
|
标称放电电流In（8/20μs） |
50KA |
|
电压保护水平Up |
≤4.2KV |
|
外壳保护等级 |
IP20 |
|
保护模式 |
L—PE |
|
前置断路器 |
按系统负荷要求 |
|
响应时间 |
≤25ns |
|
环境温度 |
-40～+70℃ |
|
外壳材料 |
阻燃PBT |
